工作原理

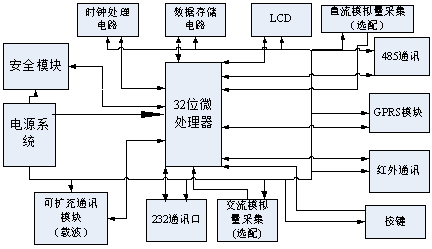

本集中器采用32位MIPS微处理器作为系统主控单元，高速可靠地控制周边的功能模块，保证整个系统的稳定性和可靠性，存储上使用与该MCU配套的MCP，该MCP集成了4Mbyte的SRAM和16Mbyte的NorFlash，采用16位宽总线，使得整个系统的功能和速度都得到大大的提高，同时扩展了一片16Mbyte的FLASH。电源上采用国半、TI等一些主流的公司的电源芯片，以保证整个电源的稳定性。无线模块采用业界广泛使用、稳定可靠的工业级通讯模块，自带TCP/IP协议。交流模拟量采样使用专用计量芯片，保证采样和计量的准确性。同时采用了160*160点阵液晶，显示面积大，采用中文菜单显示，显示内容齐全。
